TVS 二極體

MCC 的 TVS 二極體：電子安全性的關鍵組件

TVS 二極體可快速箝制電壓尖波，保護敏感性組件免受損壞。它們低的箝位電壓可提高過電壓保護能力，同時保持訊號完整性。

MCC 提供功率範圍從 150 W 到 30 kW 的 TVS 二極體，適用於各種應用，可有效防止 ESD、雷擊突波、電感式切換或電網波動引起的電壓尖波。這些二極體有多種封裝可供選擇——薄型 SMD、表面黏著式、高功率型和軸心引線型——可輕鬆整合並針對特定應用最佳化。

現代裝置需要可靠的保護能力以免受有害電壓尖波和突波的影響，因此 MCC 提供了廣泛的 TVS 二極體選擇，其峰值脈衝功率額定值從 200 W 到 6,600 W，峰值電流從 15 kW 到 30 kW。

MCC 近 40% 的 TVS 產品均符合 AEC-Q101 標準，可確保在要求嚴苛的應用中提供強健的效能。MCC 總部位於 US，採用整合型元件製造商 (IDM) 模式，從材料到向全球客戶交付 TVS 和其它種半導體解決方案的最終階段，維持對控制和品質的保證。

常見問答集

TVS 二極體用於什麼用途？

由於其反應迅速、效能可靠，TVS 二極體對於保護各種系統和裝置中的敏感性電路至關重要。

TVS 二極體常用於電源供應器電路、數據線、車用電子、工業設備和電信應用，可提高安全性和可靠度，同時提供設計的多功能性。

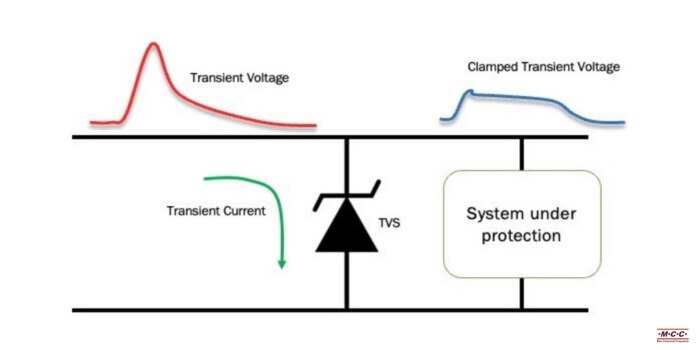

TVS 二極體如何發揮作用？

簡而言之，當偵測到過電壓時，TVS 二極體會將過高的電壓箝位到一個安全的位準。

TVS 二極體用在與被保護的電路反向並聯。當電壓超過其崩潰電壓時，TVS 會迅速「箝制」多餘的能量，從非導電狀態變為導電狀態，將電流從敏感性組件轉移開。

突波事件過去後，TVS 二極體會恢復到高阻抗、非導通狀態，並繼續正常運作。

如何選擇正確的 TVS 二極體？

在為裝置和應用指定理想的 TVS 二極體之前，應考慮幾個參數，包括：

• 工作電壓 - TVS 正常工作狀態的電壓
• 崩潰電壓 (VBR) - TVS 開始導通並限制電壓大小的電壓
• 峰值脈衝電流 (IPP) - 脈衝期間所流過最大的電流量
• 峰值脈衝功率 (PPP) - 脈衝期間最大的轉移能量速率，且不會損壞 TVS
• 箝位電壓 (VC) - 二極體開始導通以保護電路的電壓

選擇 TVS 二極體有哪些技巧？

• 選擇略高於系統標稱電壓的逆向工作電壓。MCC 建議選擇 TVS 二極體時稍微增加逆向工作電壓 (VRWM)，以避免突崩階段。例如，12 V 線路應由 14 V TVS 保護。
• 根據測試要求和環境條件選擇峰值脈衝功率額定值。
• 找到適合大小、功率和外形尺寸需求的封裝。

TVS 故障最常見的原因是電流超過二極體的峰值脈衝功率額定值。

TVS 二極體的箝位電壓是多少？

二極體開始保護電路的位準，箝位電壓應該足夠低以防止損壞受保護的組件，但又要足夠高才能避免在正常運行期間錯誤觸發。了解峰值脈衝功率或持續時間可以幫助工程師決定適合應用的箝位電壓。

TVS 二極體的關鍵優點

MCC TVS 二極體：為您的電子設計帶來的優勢

多種封裝選項，增強電路保護能力

MCC 在其 TVS 二極體的設計和製造中採用了先進的技術。這使得生產具有優異箝位效能和能量吸收能力的元件成為可能。這些特性對於保護電子系統免受靜電放電 (ESD)、雷擊和電源波動引起電壓突波的影響至關重要。

這款 TVS 二極體具有多種封裝，可迎合各種設計和市場需求。常見的選項包括：

• 薄型封裝：適合小巧的設計。
• 表面黏著式封裝：適用於各種安裝需求。
• 高功率型封裝：專為要求嚴格的應用而設計。
• 軸心引線型封裝：在專用設計中提供彈性。

為不同應用量身訂做的解決方案

MCC 的產品是設計用來迎合廣泛的應用需求：

• 車用解決方案：MCC 的汽車級 TVS 二極體經過專門設計，可滿足汽車產業的嚴格要求。這些組件的峰值脈衝功率額定值範圍為 200 W 至 6,600 W，並符合 AEC-Q101 認證標準，對於保護車輛中的敏感性電子裝置至關重要。
• 工業和商業應用：對於工業環境，MCC 的 TVS 二極體可處理 200 W 至 6,600 W 的功率等級。這些元件提供多種封裝，包括 SOD-123 和 SMA，為不同的設計要求提供多功能性。
• 高功率應用：MCC 還為高功率環境提供強大的解決方案，其中 TVS 二極體能夠管理 15 kW 至 30 kW 的峰值電流。這些組件非常適合暴露於極端暫態干擾的應用。

選擇 MCC TVS 二極體，獲得無與倫比的效能
