電源電路的設計實例與關鍵技術指標

電源（Power Supply）是所有電子產品的核心基礎元件之一，它的主要功能是將外部輸入的能源（如交流電、直流電或電池儲能）轉換為電子系統所需的穩定電壓與電流。無論是日常使用的手機、電腦、智慧家電，還是工業設備、伺服器與電動車，電源都扮演了「能量心臟」的角色。穩定而高效率的電源設計，不僅能確保系統的正常運作，還能提升整體性能與可靠性，並延長產品壽命。

在電子應用中，電源設計的重點不只是單純的能量供應，更包含能量轉換效率、散熱管理、電磁相容（EMC）、體積與成本等多方面考量。因此，電源技術的演進，往往也是推動電子產品性能突破與應用創新的關鍵。

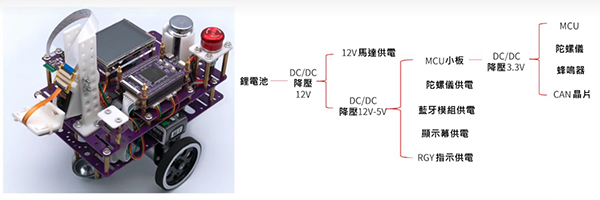

智慧小車的系統架構

智慧小車的電源設計實例

我們以在電子設計大賽中，常見的比賽題目「智慧小車」為例，來介紹電源在這個設計中扮演的角色。一台小車通常需要具備感知、運算、通訊、顯示與控制等多種功能模組，例如利用超音波／紅外線感測器進行避障，微控制器或嵌入式處理器做為運算核心，以及驅動馬達模組實現移動等。這些模組對電源提出了不同的需求，因此電源設計成為整體系統能否穩定運行的關鍵。

在設計一台智慧小車時，電源系統通常需要考量以下幾個面向，首先要考慮電源的來源選擇，小車通常採用鋰電池組做為主要供電來源。鋰電池具備能量密度高、體積小的優勢，但輸出電壓會隨著放電而下降，因此需要透過電源管理電路來提供穩定電壓。

此外，由於不同的模組對電源有不同的需求，因此必須針對多電壓輸出需求進行設計，像是控制核心（MCU/FPGA）需要3.3V或5V穩定電壓，感測器模組大多數需要3.3V，且對雜訊敏感，馬達驅動模組則需要7V - 12V（像是SparkFun ROB-09238步進馬達的供電電壓是12V）或更高電壓，且電流需求較大。這就需要在電源設計中配置DC-DC降壓／升壓轉換器（像是ADI的MAX17524、LTC1771），以滿足不同模組的需求。

此外，由於小車需要長時間自主運行，因此效率與續航力相當重要，高效率的開關式電源（Switching Regulator）能有效減少能量損耗，延長電池續航時間。另一方面，由於馬達工作時會產生大量電磁干擾，若沒有良好的濾波與電源隔離設計，可能導致控制核心或感測器出現誤動作。因此，設計中會加入濾波電容、鐵氧體磁珠、電源分區供電等手段，以確保電源品質，提高穩定性與抗干擾能力。

保護設計對於電子產品的安全性相當重要，為避免因操作不當造成電池或電路損壞，電源系統中通常還會加入過電壓保護（OVP）、過電流保護（OCP）、短路保護（SCP）等設計，以提高整體可靠性。

綜合以上設計，小車的電源系統不僅僅是「提供電力」，更是整體架構能否協同工作的基礎。優秀的電源設計能確保小車運行流暢、穩定，避免因電源波動而導致系統故障。

設計電源需要考慮的關鍵技術指標

電源做為電子系統的能量核心，其性能直接影響整體裝置的穩定性與可靠性。在設計或選型電源時，需重點考量多項關鍵技術指標，像是額定輸出值（Rated Output Value），包含額定電壓與額定電流，這表示電源在正常工作條件下能穩定提供的輸出電壓與電流，若負載超過額定值，可能導致電源過熱、保護動作或損壞。

輸入電壓範圍（Input Voltage Range）是電源能夠接受的輸入電壓範圍，例如AC 85 - 265V或DC 9 - 36V，電壓範圍越寬，電源的應用場景越靈活，特別適合全球化產品或電池供電系統。工作溫度範圍（Operating Temperature Range）則是電源在不同環境下能穩定工作的溫度範圍（如-40℃ ~ +85℃），工業級、車規級產品通常需要更寬的溫度範圍設計，以應對惡劣環境。

轉換效率（Efficiency）則是輸出功率與輸入功率的比值，通常以百分比表示。高效率設計能降低能量損耗、減少發熱，並延長電池供電系統的續航時間。穩壓精度（Voltage Regulation Accuracy）則是指輸出電壓相對於額定值的偏差，通常以±%表示（例如±1%），精度高的電源能提供更穩定的電壓，對數位電路與高精度感測器尤為重要。以下的圖片範例均以ADI的MAX17524規格為例。

電源的轉換效率範例

電源的穩壓精度範例

漣波與雜訊（Ripple & Noise）是另一個關鍵技術指標，漣波來自電源開關或整流的低頻週期性波動，雜訊則是來自高頻開關、寄生效應的隨機干擾。漣波與雜訊會影響類比電路、射頻系統及高精度測量，因此需透過濾波與佈局控制來降低。

電源的漣波與雜訊範例

動態響應（Transient Response）是指電源在負載突變（如從10%載入變為90%載入）時，輸出電壓恢復到穩定值的速度與幅度，優秀的動態響應設計能確保系統在高速數位或馬達驅動應用中不發生電壓跌落或過衝的現象。

電源的動態響應範例

波德圖（Bode Plot）則是用於分析電源控制迴路的增益與相位裕度。足夠的相位裕度（一般>45°）與增益裕度可確保電源不會因回授迴路不穩定而產生震盪，在高性能電源設計中，透過波德圖調整補償網路是實現穩定性與快速響應的關鍵。

電源的波德圖範例

整體來說，電源的關鍵指標涵蓋了輸入／輸出能力、效率、可靠性、穩定性、抗干擾性等多方面。不同應用場景會對指標有不同的側重，例如伺服器／AI運算注重高效率、低漣波、快速動態響應。工業／車規應用則更注重寬溫度範圍、寬電壓輸入、可靠性與保護功能。消費性電子則注重小型化、高效率與低成本。

結語

電源電路的設計不僅是電壓與電流的輸出，更是對效率、穩定性、可靠性與安全性的全方位平衡。透過具體的設計實例可以看出，不同應用場景對電源有著截然不同的要求，而額定輸出、效率、穩壓精度、漣波雜訊、動態響應、功率密度以及保護功能等關鍵技術指標，則構成了電源設計的核心基礎。唯有在設計過程中全面考量這些指標，並結合應用環境的特殊需求，才能打造出高效率、可靠並能支撐未來創新應用的電源解決方案。

為協助您快速瞭解電源電路的設計過程與不同應用對電源的要求，DigiKey特別提供相關的影片介紹，以幫助您快速了解相關的電源設計技巧與注意事項，歡迎點擊觀看。
