偵測高阻抗接地故障：標準 GFDI 與主動式診斷解決方案的限制

在太陽能營運與維護 (O&M) 中，逆變器狀態指示燈是系統健康狀況的主要指標。然而，正常的運作狀態不一定就表示系統無故障。標準逆變器的接地故障偵測中斷 (GFDI) 裝置就設有偵測閾值，可避免錯誤跳脫。因此，低於這些閾值的漏電流可能無法偵測到。

雖然這些電流通常不足以觸發關機，但可能會導致絕緣長期劣化以及設備受損。本文將探討標準 GFDI 的技術限制、高阻抗故障的物理特性，以及在 1500 V 陣列中找到這些故障的實際挑戰。將探討從侵入式故障排除轉向非接觸式主動診斷的過程，詳細說明訊號注入技術如何識別隱藏的故障，藉此提升運作效率和資產壽命。

標準 GFDI 的限制

標準接地故障保護通常採用兩種方法之一：基於保險絲的偵測 (常用在基於變壓器的中央逆變器) 或剩餘電流偵測器 (RCD) (常用在無變壓器的組串式逆變器)。

兩種系統均以最低電流閾值為基礎來運作。基於保險絲的系統通常需要 1 A 或以上的故障電流才會開路。RCD 通常較為靈敏，偵測閾值通常約為 300 mA。然而，絕緣慢性劣化、濕氣滲入或線路磨損所引起的故障，起初通常會呈現高阻抗連接，而漏電流遠低於這些位準 (例如 50 mA 至 100 mA)。

在電氣方面，此漏電流仍低於跳脫閾值，且對逆變器來說仍屬正常運作的漏電流。然而，實際上電流會在表面產生電痕並產生熱量，導致碳化並加劇絕緣破壞。

像是晨露等環境因素，也會暫時降低故障點的電阻，而讓電流流動。隨著濕氣蒸發，阻抗會增加，被動式監測功能就無法偵測到故障。導線的實體損壞依然存在，且可能隨著每一次熱循環而惡化。

尚未偵測到故障的風險

在浮動或高阻抗接地系統中，單一接地故障會將故障導線的電位鎖定在接地。雖然系統可能會繼續運作，但此狀況會在發生第二次故障時產生電流的返回路徑。

如果在相反極性的導線上發生第二次接地故障，電流可能會繞過逆變器的負載和 GFDI 保護機制。這會透過陣列的架構或導管形成 DC 短路。

傳統故障排除方法的限制

懷疑有接地故障時，標準的故障排除程序通常會涉及組串隔離。技術人員會在匯流箱處測量電壓，然後依序實際斷開組串，以隔離故障。

在 1,500 V 系統中，這個過程會帶來特定的風險。反覆插拔 MC4 連接器可能會讓密封和觸點劣化，可能會讓濕氣入侵或電阻增加。此外，對地電壓方法會要求技術人員進行手動計算，以便估算故障的位置。

還有像是數位三用電表 (DMM) 或絕緣電阻測試儀 (IRT) 等被動工具，在此情境下也都有操作上的限制。DMM 可判別是否有電壓，但無法找出漏電的位置。IRT 可提供準確的絕緣特性分析，但系統要斷電並將電路隔離，但這會增加設置時間。

間歇性故障對被動工具來說是一種特定挑戰。若是在潮濕條件下才出現的故障，在技術人員抵達時可能已經乾燥，因此只會測得正常的電壓和電阻讀數。被動工具無法找出在測試時未帶電的故障。表 1 以並排方式比較這些標準測試方法以及進階的接地故障定位方法。

表 1：為何傳統的測試方法通常無法有效找出間歇性或高阻抗故障。(圖片來源：Fluke)

使用 Fluke GFL-1500 進行主動診斷

Fluke Electronics 的 GFL-1500 太陽能接地故障定位器是一款專為公用事業規模及商業光電系統設計的完整故障排除解決方案。如圖 1 所示，此套件包含三個基本元件：注入可追蹤訊號的發射器、在電纜路徑中定位故障的接收器，以及在不斷開導線的情況下隔離故障組串的訊號追蹤夾。

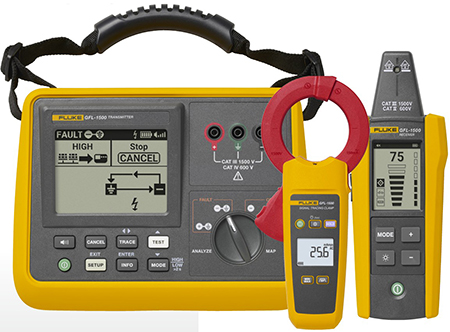

圖 1：Fluke 的 GFL-1500 太陽能接地故障定位器包含發射器、接收器和訊號追蹤夾，可用於定位端對端的接地故障。(圖片來源：Fluke)

為了偵測標準 GFDI 和被動工具可能遺漏的高阻抗故障，技術人員可以使用主動診斷工具。此作法涉及對系統注入訊號，以便追蹤故障路徑。Fluke 的 GFL-1500 太陽能接地故障定位器就採用此作法。

GFL-1500 使用 FaultTrack™ 技術將經過調變的頻率訊號注入 DC系統。以 6.25 kHz 運作進行故障追蹤，並以 32.764 kHz 進行開路偵測。這些頻率可保持訊號的獨特性，以確保即使在電氣雜訊環境中，訊號清晰度通常降低時，也能準確偵測。

為了在通電追蹤期間保持安全，同時確保訊號強度，發射器會依據所選的模式調整其輸出電流。在　Array High 模式中，輸出為 30 mA RMS，而 Unit High 模式則可輸出高達 120 mA RMS。此外，發射器採雙重供電。可以使用陣列自身的 DC 電壓或其內部電池運作，以確保無論組串是否通電或完全斷電，都可達到一致的訊號注入。如此一來，技術人員就可在不產生危險電流位準的情況下，追蹤遠距離的故障。

此裝置具有「分析」模式，可在實體隔離開始之前，先對故障進行特徵化。將發射器連接到匯流箱，此工具就可測量漏電阻和對地電壓。會將故障電阻分類成特定範圍 (例如，≈ <5 kΩ、10 kΩ、50 kΩ，最高可達 >1 MΩ)，以便技術人員目視就可判別逆變器忽略的阻抗嚴重程度。圖 2 顯示發射器顯示器上的診斷結果範例。

圖 2：顯示器會將故障電阻分類 (例如，<5 kΩ) 並測量對地電壓，以便技術人員在追蹤故障前即可先瞭解故障特性。(圖片來源：Fluke)

發射器與接收器都針對嚴苛的現場條件而打造，具有 IP54 等級防塵防濺能力，並可在 -20°C 至 +50°C 的溫度範圍內運作。隨附的訊號夾具有 61mm (2.4 in) 的夾鉗開口，能容納如 500 MCM 主電纜等大型導線。此外，接收器在陣列模式下可提供最高達 4.75 m (15.6 ft) 的偵測範圍，能讓技術人員在安全距離外追蹤天花板機架或深層電纜槽中的電纜。

非侵入式訊號追蹤工作流程

GFL-1500 無需斷開高壓連接器就可進行故障定位。典型的工作流程如下：

1. 分析：技術人員將 GFL-1500 發射器連接到匯流排箱或逆變器的正負匯流排及接地端子，如圖 3 所示。「分析」功能會執行診斷測試，以確認接地故障的存在並測量其阻抗。

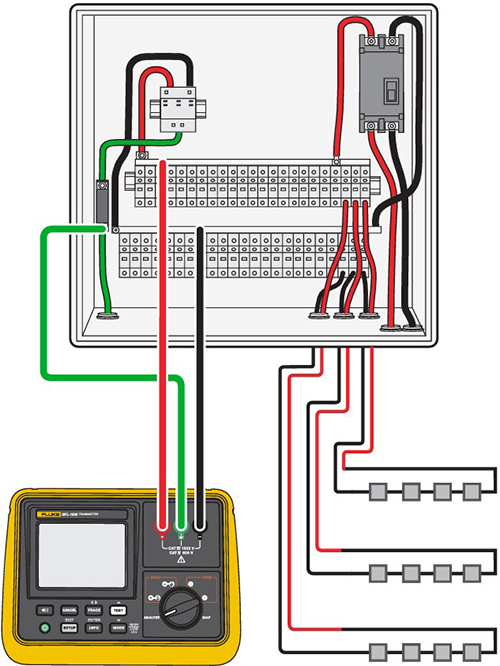

圖 3：GFL-1500 進行接線，以便分析與訊號注入。(圖片來源：Fluke)

2. 注入：技術人員開始進行訊號注入。GFL-1500 透過系統發送音調。此步驟可在系統通電下 (最高達 1500 V) 執行。
3. 追蹤：技術人員使用 GFL-1500 訊號追蹤夾掃描多芯電纜。夾鉗會針對帶有故障電流的特定組串，偵測其中的音調，因此技術人員能夠在不斷開電線的情況下，判別並聯組串中的故障電路。手持式接收器也可以用於追蹤，但可能要隔離並聯組串，以清楚識別分支。

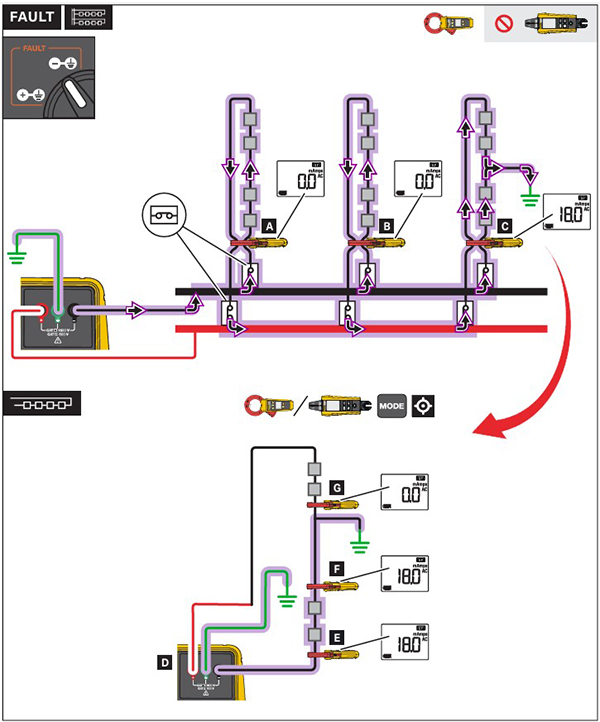

圖 4：在不斷開保險絲的情況下，用夾鉗在多條並聯電路中識別作用中的故障路徑。(圖片來源：Fluke)

4. 定位：技術人員使用接收器沿著已識別的組串跟蹤訊號。為了精確偵測，裝置必須如圖 5 所示，以垂直於導線的方向擺放。訊號強度可指出故障的位置，音調會在故障的確切點停止或改變。接收器可同時提供視覺訊號強度條和可變音調音訊，以便技術人員在注視地形或頭頂危險的同時，能聽到故障位置。

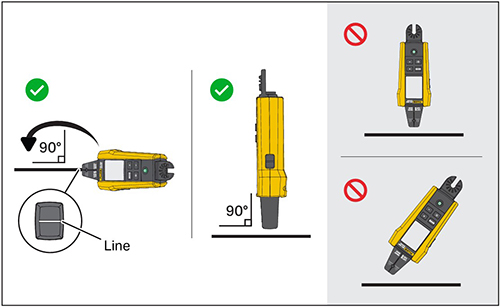

圖 5：為了精確定位故障位置，接收器必須以垂直於接線路徑的方式擺放，以達到最大的訊號偵測效果。(圖片來源：Fluke)

註：在進行任何連接之前，應遵循標準安全程序，例如使用像是 Fluke 393 FC 鉤錶等工具來確認電流位準。

結論

逆變器狀態指示燈可提供操作數據，但無法提供全面的安全保障。隨著太陽能資產老化以及 1,500 V 系統成為標準，找出高阻抗故障對系統安全與壽命來說越來越重要。

採用主動診斷工具，例如 Fluke GFL-1500，就能讓運維團隊偵測低於逆變器偵測閾值的故障。此作法可減少對侵入性故障排除方法的依賴、維持電纜完整性，並可對尚未偵測到的接地故障降低其相關風險。
