小型低功耗精密解決方案

Analog Devices 的小型低功耗精密訊號鏈是專為電池供電、對功耗敏感或小覆蓋區應用而設計與最佳化。結合精密放大器、參考電壓、類比數位轉換器 (ADC)、隔離、微控制器 (MCU) 元件，提供完整的感測器到系統解決方案。這些訊號鏈涵蓋關鍵要素，包括感測器類型、取樣率、單端或差動感測器訊號，以及單通道或多通道系統。應用包括可攜式生命徵象監測 (VSM)、無線環境監測 (溫度、CO₂、CO、pH)、狀態式監測 (CbM)，以及工業用途如智慧流量計與振動感測，包括感測器偏壓。

小型低功耗精密解決方案

  • 多通道與單通道

多通道與單通道

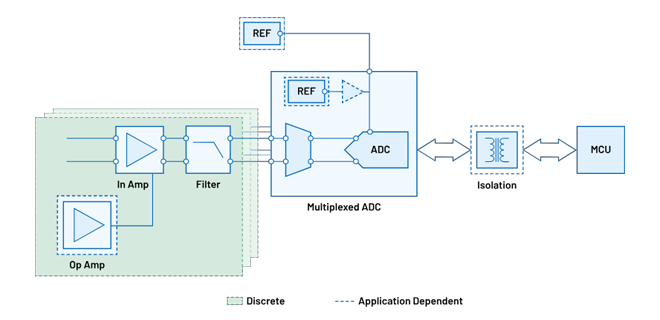

多通道、差動輸入、16 位元、高於 2.4 kSPS

支援的感測器：應變計全橋、應變計半橋、電位器傳感器、電壓感測器、溫度計、PT100、PT1000、歐姆電阻

產品選購指南：多通道、差動輸入、16 位元、高於 2.4 kSPS

儀表放大器

  • MAX41400 低功耗、精密儀表放大器，具有可編程增益

運算放大器

  • MAX40024 低雜訊、低功耗、低偏壓電流放大器

ADC

  • AD4698 16 位元、8 通道、1 MSPS、Easy Drive 多工處理 SAR ADC

參考電壓

  • ADR3625 精密、微功率、高電流輸出參考電壓

隔離

  • MAX22664 強化、快速、低功耗、六通道數位隔離器

MCU

  • MAX32655 低功耗 Arm Cortex-M4 處理器，具有基於 FPU 的微控制器和 Bluetooth 5.2

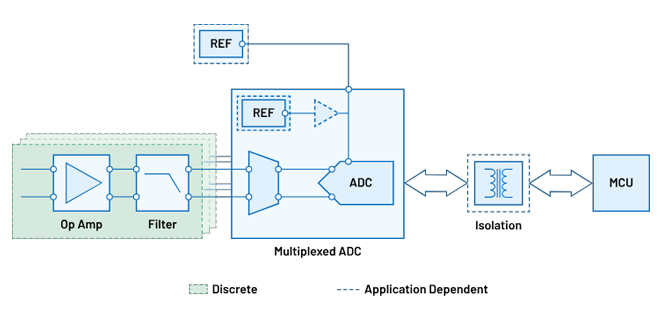

多通道、單端輸入、16 位元、高於 2.4 kSPS

支援的感測器：應變計四分之一橋、電位器傳感器、電壓感測器

產品選購指南：多通道、單端輸入、16 位元、高於 2.4 kSPS

運算放大器

  • MAX40024 低雜訊、低功耗、低偏壓電流放大器

ADC

  • AD4698 16 位元、8 通道、1 MSPS、Easy Drive 多工處理 SAR ADC

參考電壓

  • ADR3625 精密、微功率、高電流輸出參考電壓

隔離

  • MAX22664 強化、快速、低功耗、六通道數位隔離器

MCU

  • MAX32655 低功耗 Arm Cortex-M4 處理器，具有基於 FPU 的微控制器和 Bluetooth 5.2

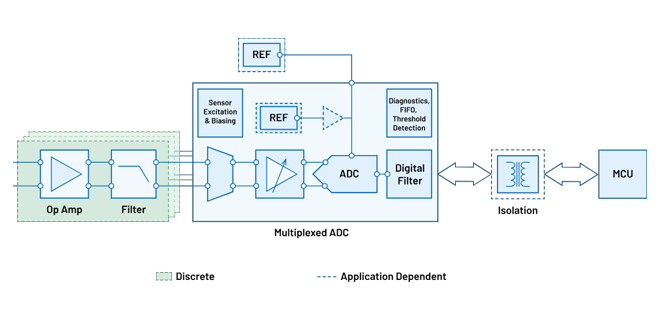

多通道、差動輸入、24 位元、低於 2.4 kSPS

支援的感測器：應變計全橋、應變計半橋、應變計四分之一橋、電位器傳感器、電壓感測器、熱電偶、溫度計、PT100、PT1000、歐姆電阻

產品選購指南：多通道、差動輸入、24 位元、低於 2.4 kSPS

運算放大器

  • ADA4097-2 50 V、130 kHz、每通道 32.5 μA、堅固耐用、效能卓越、精密運算放大器

ADC

  • AD4130-8 32 μA、超低功率、24 位元三角積分 ADC，內建 PGA 與 FIFO

參考電壓

  • ADR3625 精密、微功率、高電流輸出參考電壓

隔離

  • MAX22664 強化、快速、低功耗、六通道數位隔離器

MCU

  • MAX32655 低功耗 Arm Cortex-M4 處理器，具有基於 FPU 的微控制器和 Bluetooth 5.2

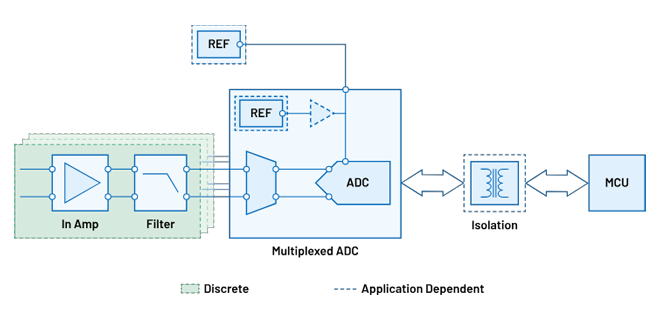

多通道、差動輸入、16 位元

支援生物電位或生物訊號感測器

產品選購指南：多通道、差動輸入、16 位元

運算放大器

  • AD8233 50 μA、2 mm × 1.7 mm WLCSP、低雜訊、穿戴式產品心率監測器

ADC

  • AD4698 16 位元、8 通道、1 MSPS、Easy Drive 多工處理 SAR ADC

參考電壓

  • ADR3625 精密、微功率、高電流輸出參考電壓

隔離

  • MAX22664 強化、快速、低功耗、六通道數位隔離器

MCU

  • MAX32655 低功耗 Arm Cortex-M4 處理器，具有基於 FPU 的微控制器和 Bluetooth 5.2

單通道、差動輸入、16 位元

支援生物電位或生物訊號感測器

產品選購指南：單通道、差動輸入、16 位元

運算放大器

  • AD8233 50 μA、2 mm × 1.7 mm WLCSP、低雜訊、穿戴式產品心率監測器

ADC

  • AD4052 小型、低功率、16 位元、2 MSPS/500 kSPS Easy Drive SAR ADC

參考電壓

  • ADR3625 精密、微功率、高電流輸出參考電壓

隔離

  • MAX22664 強化、快速、低功耗、六通道數位隔離器

MCU

  • MAX32655 低功耗 Arm Cortex-M4 處理器，具有基於 FPU 的微控制器和 Bluetooth 5.2

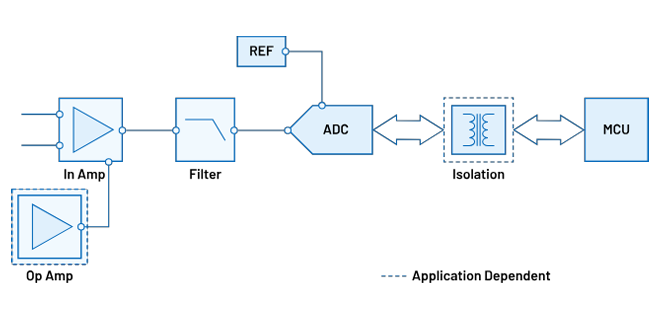

單通道、16 位元、高於 2.4 kSPS、差動輸入、尺寸最佳化

支援的感測器：應變計全橋、溫度計、PT100、PT1000、歐姆電阻

產品選購指南：單通道、16 位元、高於 2.4 kSPS、差動輸入、尺寸最佳化

儀表放大器

  • MAX41400 低功耗、精密儀表放大器，具有可編程增益

運算放大器

  • MAX40023 低雜訊、低功耗、低偏壓電流放大器

ADC

  • AD4052 小型、低功率、16 位元、2 MSPS/500 kSPS Easy Drive SAR ADC

參考電壓

  • ADR3430 微功率、高準確度 3.0 V 參考電壓

隔離

  • MAX22664 強化、快速、低功耗、六通道數位隔離器

MCU

  • MAX32655 低功耗 Arm Cortex-M4 處理器，具有基於 FPU 的微控制器和 Bluetooth 5.2

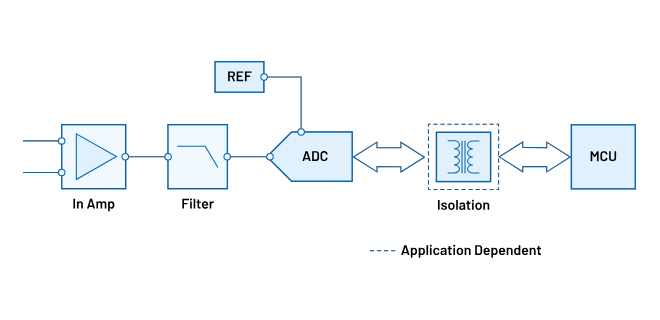

單通道、16 位元、高於 2.4 kSPS、差動輸入、雜訊最佳化

支援的感測器：應變計半橋、電位器傳感器

產品選購指南：單通道、16 位元、高於 2.4 kSPS、差動輸入、雜訊最佳化

儀表放大器

  • AD8235 40 μA 微功率儀表放大器，採用 WLCSP 封裝

ADC

  • AD4052 小型、低功率、16 位元、2 MSPS/500 kSPS Easy Drive SAR ADC

參考電壓

  • ADR3625 精密、微功率、高電流輸出參考電壓

隔離

  • MAX22664 強化、快速、低功耗、六通道數位隔離器

MCU

  • MAX32655 低功耗 Arm Cortex-M4 處理器，具有基於 FPU 的微控制器和 Bluetooth 5.2

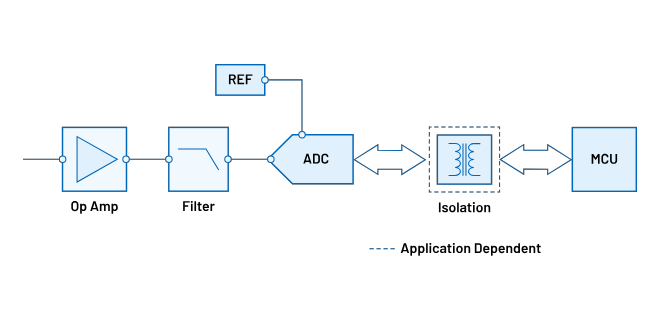

單通道、16 位元、高於 2.4 kSPS、單端輸入

支援的感測器：應變計四分之一橋、電壓感測器

產品選購指南：單通道、16 位元、高於 2.4 kSPS、單端輸入

運算放大器

  • MAX40023 低雜訊、低功耗、低偏壓電流放大器

ADC

  • AD4052 小型、低功率、16 位元、2 MSPS/500 kSPS Easy Drive SAR ADC

參考電壓

  • ADR3625 精密、微功率、高電流輸出參考電壓

隔離

  • MAX22664 強化、快速、低功耗、六通道數位隔離器

MCU

  • MAX32655 低功耗 Arm Cortex-M4 處理器，具有基於 FPU 的微控制器和 Bluetooth 5.2
