具有安全功能的 AEAT-9955 可編程角度磁性編碼器

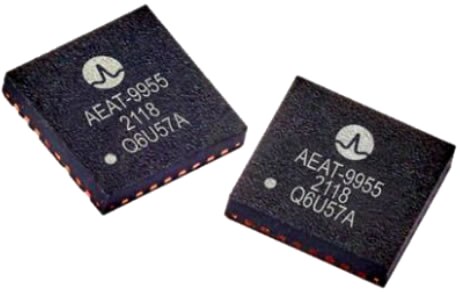

Broadcom 的 AEAT-9955 可編程磁性編碼器能在完整的 360 度旋轉範圍內提供準確的角度量測。此精細系統採用整合式霍爾感測器元件，在單一元件中納入複雜的類比與數位訊號處理功能。簡單的雙極磁鐵會垂直旋轉，產生必要的磁場。寬磁場感測器配置可在應用中使用軸上 (軸端) 或離軸 (軸側、軸向、徑向) 模式。

AEAT-9955 是多用途解決方案，其耐用的架構可支援多種應用，藉此測量並提供絕對訊號及增量訊號。絕對角量測可立即指出磁鐵的角位置，並提供 10 位元至 18 位元的可選擇、可重新編程的解析度。選定後，位置資料會以數位格式呈現，然後透過標準 SSI (同位檢查) 和 SPI (含 CRC 及同位檢查選項) 通訊協定進行評估。使用者亦可選擇在 PWM 編碼的輸出訊號中接收絕對角位置資訊。增量位置會由 ABI 和 UVW 訊號指出，ABI 訊號具有寬廣的 1 CPR 至高達 20,000 CPR 使用者可設定解析度，而 UVW 換向訊號則有 1 極對至 32 極對 (2 極至 64 極)。

亦提供 HEDS-9955PRGEVB 評估套件組 (包括 SPI 編程套件、預組裝的 AEAT-9955 評估板和軸上磁鐵)，讓您輕鬆評估編碼器 IC。
