ODU 德國設計的耐用、易於操作的工業連接器

5,000 次插拔，高速數據，包括工業乙太網路 (IE) 至 Cat6a (10 Gbit) 至 SPE

ODU 為各種工業應用提供廣泛的圓形、矩形連接器產品組合，包括生產監控和數據記錄、機器控制系統、機器人技術、自動化、感測器、視覺和檢測系統。這些堅固耐用、易於操作的高速連接器具有 EMI/EMC 屏蔽、堅固的設計、包括乙太網路在內的 SPE 選項，非常適合需要可靠互連解決方案的工業環境中最嚴格的要求。

特點

  • 高接觸可靠性，可在狹小空間內安全傳輸訊號
  • 高速、高密度
  • 高插拔次數
  • 非常適合惡劣、嚴峻的環境
  • 抗振動與衝擊
  • 高電壓嵌件為標準配置
  • 透過 360° EMI/EMC 保護改善屏蔽，確保訊號完整性
  • 小巧
  • IP 等級
  • 多種配置：多種嵌件配置和型號，例如同軸、乙太網路、USB、混合、流體、高電壓
  • 纜線組件整合式解決方案

應用

  • 生產監控和數據記錄
  • 機械控制系統
  • 視覺和檢測系統
  • 機器人技術和機械手臂
  • 自動化
  • 感測器
  • 檢驗

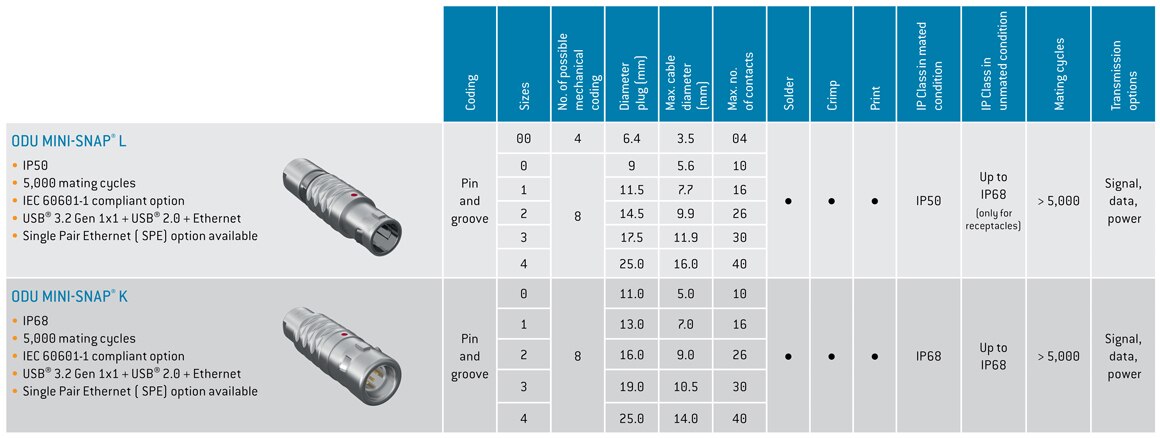

ODU MINI-SNAP® L 系列

ODU MINI-SNAP® L 系列是一款理想的自鎖式圓形連接器，具有堅固的金屬外罩和多種尺寸，適用於各種應用。此元件具有推拉式鎖定機制，可輕鬆而穩固地進行配接及拆卸。IP50 保護，部分面板插座外罩可達 IP68，多達 5,000 次插拔，2 至 40 個觸點，以及 12 種機械鍵控選項的混合配置。ODU MINI-SNAP® L 系列可以焊接、壓接和 PCB 端接。

特點

  • 圓形連接器系列，採用耐用的金屬外罩
  • 多達 6 種尺寸
  • 推拉式鎖定機制
  • 快速且輕鬆的配接和拆卸
  • 2 至 40 個觸點／混合式配置
  • 12 種機械鍵控選項
  • IP50 保護，部分面板插座外罩為 IP68
  • 多達 5,000 次插拔
  • 端子類型：
    • 焊接
    • 壓接
    • PCB
  • 可用插頭直徑為 6.4 mm 至 25 mm
  • 3.5 mm 至 16 mm 最大纜線直徑
  • 能用多種插頭和插座進行客製化

ODU MINI-SNAP® K 系列

ODU MINI-SNAP® K 系列是一款理想的自鎖式圓形連接器，具有堅固的金屬外罩和多種尺寸，適用於各種應用。無論是用於傳輸電源、訊號、數據或其他媒體，這種推拉式鎖定連接器解決方案都具有簡單而穩固的配接和拆卸機制，配接時 IP68 防護等級，多達 5,000 次插拔，2 至 40 個觸點，以及 8 種機械鍵控選項的混合配置。ODU MINI-SNAP® K 系列可以焊接、壓接和 PCB 端接。

特點

  • 圓形連接器系列，採用耐用的金屬外罩
  • 5,000 次插拔
  • 多達 5 種尺寸
  • 推拉式鎖定機制
  • 快速且輕鬆的配接和拆卸
  • 配接時 IP68 防護等級
  • 2 至 40 個觸點／混合式配置
  • 8 種機械鍵控選項
  • 三種端接類型
  • 可用插頭直徑為 11 mm 至 25 mm
  • 5 mm 至 14 mm 最大纜線直徑
  • 能用多種插頭和插座進行客製化
  • 端子類型：
    • 焊接
    • 壓接
    • PCB

ODU MINI-SNAP® 單對乙太網路 (SPE)

ODU 的 MINI-SNAP® 單對乙太網路 (SPE) 是非常可靠的連接器解決方案，可確保 1000Base-T1 的傳輸 (1 Gb/s 至 15M)。這款連接器非常適合用於工業應用和汽車測試，包括硬體迴路 (HIL) 和工業 4.0 IIoT。

特點

  • 1 Gb/s 至 15M
  • 高達 IP68
  • 插拔次數：5,000
  • 推拉式鎖定

* ODU 數據傳輸連接器的觸點排列與標準數據傳輸連接器的不同之處，在於其穩健的 ODU 專屬設計。不過，ODU 設計也符合源自相應標準數據傳輸通訊協定的電氣規範。
