挑選確保韌體安全性的合適記憶體架構

儘管連網 IoT 裝置的網路安全事件日益增加，但都要等到事後才會想起韌體安全性。隨著攻擊者滲透到系統堆疊，並鎖定開機流程與低階硬體配置，記憶體架構的選擇已成為建立可驗證信任鏈的關鍵決策。

因此，要保障韌體安全，就要在執行前對每個元件進行密碼驗證。此做法會從一個不可變的開機載入器開始，會載入並驗證主韌體。然而，每個步驟所用的記憶體技術，會決定韌體對非授權修改的弱點程度。

內部與外部快閃記憶體的比較

用於儲存韌體的非揮發性記憶體的實體位置，對於裝置的威脅模型來說，是最關鍵的因素之一。韌體工程師必須選擇要採用晶片上嵌入式快閃記憶體 (eFlash)，或是透過 SPI 或 QSPI 等序列介面連接的外部快閃記憶體模組。

嵌入式快閃記憶體通常直接整合在微控制器或 SoC 裸晶上。此架構可提供最高等級的實體安全性，因為沒有外部匯流排會遭到攻擊者操控。即便是內部快閃記憶體的存取，也會受到專用暫存器和鎖定位元的控制。

此外，eFlash 可支援永久讀取保護。只要讓專用的安全保險絲短路，開發人員就可停用 JTAG 或 SWD 除錯介面，進而避免駭客修改韌體映像。然而，隨著 SoC 的製程節點逐漸縮小，此技術面臨明顯的擴充問題。

反之，外部快閃記憶體則放置在主控處理器之外，並透過高速序列介面進行通訊。這種架構選擇可輕鬆擴充儲存容量，但同時也擴大系統的攻擊面。在處理器與外部快閃記憶體之間傳輸的任何資料，在本質上都容易遭到竊聽、中間人攻擊以及實體竄改。

為了因應這些風險，韌體工程師必須實施穩健的軟硬體保護措施。許多外部 NOR 快閃記憶體裝置都配備有實體寫入保護引腳。當引腳保持在特定電壓時，晶片的內部邏輯會避免執行任何抹除或寫入命令。

圖 1：Winbond Electronics 的 W77Q32JWSSIR TR 安全序列 NOR 快閃記憶體，具備精密的通訊通道密碼加密技術。(圖片來源：Winbond Electronics)

但如果資料可以讀取，僅僅鎖定快閃記憶體是不夠的。攻擊者仍然可以在執行期間存取位址與資料匯流排。此漏洞促使開發出專用且安全的快閃記憶體裝置，其中含有硬體式信任根機制、加密通訊通道，以及單調計數器以避免回滾攻擊。

然而，如果挑選了錯誤的記憶體架構，該裝置可能會留下根本性弱點，無法用軟體修補的方式完全修正。舉例而言，若設計將韌體儲存在外部 EEPROM，且未採用加密或驗證機制，就永遠容易受到硬體攻擊者的威脅。另一方面，挑選限制過多的記憶體可能會妨礙功能性。

因此，工程師必須瞭解最佳實務與設計技巧，以透過記憶體架構達到最大的韌體安全性。

安全韌體儲存設計的最佳實務

韌體工程師在設計從開機到執行階段的安全韌體儲存路徑時，必須遵循以下原則：

1. 硬體式信任根

務必永遠從不可變的記憶體區域開始執行。例如，開機 ROM 或永久安全式快閃記憶體區段，應含有用於驗證其他所有韌體的程式碼。這可確保攻擊者無法透過竄改初始程式碼的方式繞過驗證。

2. 使用加密簽章

實作一個安全開機載入器，且只能運行採用受信任私密金鑰簽署的韌體映像。如此一來，即便攻擊者能存取記憶體並修改位元，也可抵擋未授權程式碼的破壞。如果有保密需求，可將儲存中的韌體進行加密。

3. 利用硬體安全功能

如果系統架構採用外部記憶體，工程師應挑選可支援硬體安全功能的裝置，例如內建密碼保護或簡易加密。雖然不如完整的安全元件強大，但仍可添加另一層保護。

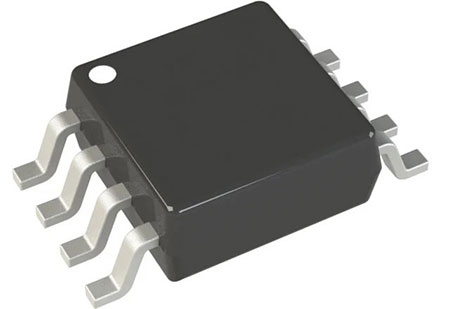

圖 2：Macronix 的 MX25L3233FM2I-08Q 32 Mb 序列 NOR 快閃記憶體可支援序列周邊介面。(圖片來源：Macronix)

4. 隔離韌體與資料

記憶體區域要妥善整理，以便將最敏感的程式碼分隔。在 MCU 中，將關鍵的例行程式指令放在安全記憶體區段。即便使用韌體，在硬體支援下，要將特定快閃記憶體區塊劃分為純執行或純讀取。

5. 規劃安全韌體更新

確保更新過程本身經過驗證 (例如使用經過簽章的更新套件)。如果設計使用外部記憶體來暫存更新，也要用與主要韌體儲存相同的安全做法來處理。

結論

挑選合適的韌體記憶體是嵌入式 IoT 裝置安全與否的關鍵。若選擇的記憶體不安全，例如無保護的外部儲存，就會讓攻擊者有機可乘。相較之下，精心挑選的架構，結合了晶片上記憶體、可靠的外部儲存以及加密控制，能建立穩固的基礎，以抵禦複雜攻擊。

對韌體工程師而言，關鍵重點在於將信任根存放於防篡改記憶體中、將晶片外記憶體視為不受信任並採取對應的補償措施，以及充分運用現代記憶體技術提供的全套硬體安全功能。只要記憶體技術能配合裝置的安全要求，即便是最小的 IoT 感測器，都可加以保護，不受韌體層級的攻擊。
